Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы-мультиметры (скопметры) VERDO SH1404 Осциллограф-мультиметр 70 МГц, 2 канала, генератор

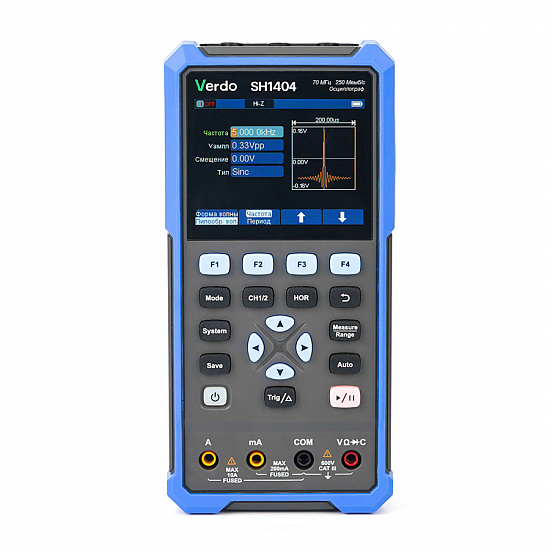

Портативный осциллограф ручной VERDO SH1404 это комбинация в одном компактном корпусе двухканального цифрового осциллографа с полосой до 70 МГц, 4½- разрядного TrueRMS мультиметра и генератора сигналов специальной формы.
Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Все это плюс низкая цена делает прибор отличным выбором для специалистов, работающим в «полевых» условиях, на выездных работах, в сервисных центрах, и на любых объектах, имеющих ограничения по доступу к электросети и по рабочему пространству.
Осциллограф VERDO SH1404 подойдет:
- Организациям, формирующим комплект приборов для лицензии МЧС;
- Компаниям с ограниченным бюджетом, а также для образовательных и обучающих целей.
Основные технические характеристики осциллографа
Основные технические характеристики мультиметра
Портативные ручные осциллографы VERDO SH1400 это комбинация в одном компактном корпусе двухканального цифрового осциллографа с полосой до 200 МГц и 4½-разрядного TrueRMS мультиметра, часть моделей дополнительно оснащена генератором сигналов специальной формы. Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Все это плюс низкая цена делает прибор отличным выбором для специалистов, работающим в «полевых» условиях, на выездных работах, в сервисных центрах, и на любых объектах, имеющих ограничения по доступу к электросети и по рабочему пространству. Приборы подойдут организациям, формирующим комплект приборов для лицензии МЧС, компаниям с ограниченным бюджетом, а также для образовательных и обучающих целей.
Основные технические характеристики генератора сигналов
(только для SH1402/1404/1406/1408)
Возможности и преимущества
Интерфейсы
Основные технические характеристики генератора сигналов
(только для SH1402/1404/1406/1408)
Возможности и преимущества
Интерфейсы
Система вертикального отклонения аналоговых каналов
| Верхняя частота полосы пропускания | VERDO SH1401, VERDO SH1402 | 40 МГц |
| VERDO SH1403, VERDO SH1404 | 70 МГц | |
| VERDO SH1405, VERDO SH1406 | 100 МГц | |
| VERDO SH1407, VERDO SH1408 | 200 МГц | |
| Время нарастания фронта (типичное) | VERDO SH1401, VERDO SH1402 | ≤ 8 нс |
| VERDO SH1403, VERDO SH1404 | ≤ 5 нс | |
| VERDO SH1405, VERDO SH1406 | ≤ 3,5 нс | |
| VERDO SH1407, VERDO SH1408 | ≤ 1,75 нс | |
| Вход | Аппаратное ограничение полосы пропускания | 20 МГц |
| Входное сопротивление | 1 МΩ±2%, параллельно с 16 пФ±10 пФ | |
| Макс. входное напряжение, (для 1 МОм) | 400 В (DC + AC пик) | |
| Чувствительность по вертикали | от 1 мВ/дел. до 10 В/дел. | |
| Коэффициент затухания пробника | 1X - 10000X | |
| Режимы входа | Связь по постоянному току, связь по переменному току(≥10 Гц@-3дБ), земля | |
| Смещение | 6 делений | |
| Пределы допускаемой относительной погрешности коэффициента отклонения, %) | ±3,0% | |
| Погрешность по постоянному току в режиме усреднения (типично) | Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V): | ± (3% Показания + 0.05 дел) |
| Режимы захвата данных | Выборка | Последовательный захват выборок |
| Обнаружение пиковых значений | Захват глитчей | |
| Макс. скорость захвата осциллограмм | 10 000 осциллограмм/с | |
| Разрешение по вертикали | 8 бит | |
| Диапазон частот дискретизации | VERDO SH1401, VERDO SH1402 VERDO SH1403 VERDO SH1404 | 0,25 Выб/с - 250 Мвыб/с |
| VERDO SH1405 VERDO SH1406 | 0,25 Выб/с -500 Мвыб/с | |
| VERDO SH1407 VERDO SH1408 | 0,25 Выб/с -1 Гвыб/с | |
| Интерполяция | Sin(x))/x | |
Система горизонтального отклонения каналов
| Диапазон скорости развертки | VERDO SH1401 VERDO SH1402 VERDO SH1403 VERDO SH1404 | 5 нс/деление – 1000 с/деление с шагом 1-2-5 |
| VERDO SH1405 VERDO SH1406 VERDO SH1407 VERDO SH1408 | 2 нс/деление – 1000 с/деление с шагом 1-2-5 | |
| Пределы допускаемой относительной погрешности измерения длинных временных интервалов | ±100 х 10-6 | |
| Максимальная длина записи | 8 К | |
Система запуска
| Источники запуска | Канал CH1, CH2 | |
| Параметры запуска | Диапазон уровня триггера | ±4 деления от центра экрана |
| Точность уровня триггера (типичная) | ±0.3 дел | |
| Cмещение точки запуска | В соответствии с длиной записи и временной разверткой | |
| Тип запуска | Запуск по фронту | Подъем, Падение |
| Режимы запуска | Автоматический, ждущий и однократный | |
| Частотомер | 4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу. | |
| Диапазон частот составляет от 2Гц до полной полосы пропускания | ||
Система хранения данных
| Место хранения данных | Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV |
Измерение параметров сигнала
| Курсоры | Время, амплитуда, время+ амплитуда |
| Автоматизированные измерения | Измеряется до12 параметров, до 6 из которых можно вывести на экран одновременно. Для всех моделей возможно измерение следующих параметров: Период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда. Для приборов SH1407 и SH1408 возможно дополнительно измерять: среднеквадратичное значение, скорость нарастания, скорость спада, ширину импульса (положительная) , ширину импульса (отрицательная). |
ПО для передачи данных в ПК
| USB | ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Управление прибором посредством команд SCPI. |
Мультиметр
| Полная шкала | 4 ½ разряда (макс. 19999 отсчетов) |
| Тестирование диодов | 0 В - 2 В |
| Входное сопротивление | До 10 МОм |
| Прозвонка | < 50 Ом - звуковой сигнал |
| Емкость | 20нФ – 2 мФ: ± (3%+10 е.м.р.) Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда» |
| Напряжение | DCV: 200мВ ± (0,5% +10 е.м.р.), 2В, 20В, 200В,1000В ± (0,3% +5 е.м.р.) ACV (True RMS): 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.), 750В: ± (1%+10 е.м.р.) Частота: 40 Гц - 1000 Гц, |
| Ток | DCA: 0,2А, ± (0,8% +10 е.м.р.), 10A: ± (2,5% +10 е.м.р.) ACA: 0,2А, ± (1% +10 е.м.р.), 10A: ± (2,8% +10 е.м.р.) |
| Сопротивление | 200 Ом (0,8% +10 е.м.р.) 2 кОм (0,8% +5 е.м.р.) 20кОм ~ 2 МОм (0,8% +3 е.м.р.) 20 MОм: ± (1% +3 е.м.р.) 100 MОм: ± (5% +10е.м.р.) |
| Дополнительный функционал | Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний |
Генератор произвольных сигналов (только для моделей VERDO SH1402, VERDO SH1404, VERDO SH1406, VERDOSH1408)
| Максимальная частота | Синусоидальный | 0,1 Гц - 25 МГц |
| Прямоугольный | 0,1 Гц - 5 МГц | |
| Пилообразный | 0,1 Гц - 1 МГц | |
| Импульсный | 0,1 Гц - 5 МГц | |
| Произвольный | 0,1 Гц - 5 МГц | |
| Частота дискретизации | 125 Мвыб/с | |
| Амплитуда (50 Ом) | 0,01 В - 2,5 В | |
| Смещение постоянного тока (высокий импеданс High Z) | ±(2,5 В - амплитуда В/2) | |
| Разрешение частоты | 0,01% | |
| Канал | 1 | |
| Длина сигнала | 8К | |
| Вертикальное разрешение | 14 бит | |
| Выходной импеданс | 50 Ом | |
Общие технические характеристики Характеристики дисплея
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов |
| Разрешение | 320 × 240 |
| Координатная сетка | Сетка 8 делений по вертикали на 12 делений по горизонтали. |
| Формат | YT XY |
Порты ввода-вывода
| USB- хост-порт | Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти |
| V/Ω/A/-II- | Вход мультиметра |
| COM | Общий вход мультиметра-регистратора |
| Компенсатор пробника | Амплитуда 3,3 В, частота 1 кГц |
Источник питания
| Тип питания | Сетевое (через адаптер) или с помощью аккумулятора |
| Сетевое напряжение источника питания | Переменное напряжение 100В - 240 Вскз 50/60 Гц САТ II |
| Питание на входе в прибор | постоянное напряжение 5 В, 2 А |
| Предохранитель | 2 A, класс T, 250 В |
| Аккумулятор | 2200 мА·ч х2, (3,7 В, тип 18650) |
Габариты и масса
| Размеры | 198 мм х 96 мм х 38 мм (Д*В*Ш) |
| Вес | Не более 0,6 кг (без аксессуаров) |
Электромагнитная совместимость, условия окружающей среды
| Температура | Рабочая температура (нормальные условия): от 15 °C до 25 °C Температура хранения: от -20 °C до +60 °C |
| Относительная влажность | от 30 до 80% |
| Атмосферное давление | от 84 до 106 кПа |
| Электромагнитная совместимость | соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» |
| Прибор VERDO SH140x |
| 1 адаптер питания |
| 1 USB-кабель |
| 1 пассивный щуп |
| 1 кабель с зажимом-«крокодилом» (модели VERDO SH1401/ VERDO SH1403/ VERDO SH1405/ VERDO SH1407) |
| 2 кабеля с зажимом-«крокодилом» (модели VERDO SH1402/ VERDO SH1404/ VERDO SH1406/ VERDO SH1408) |
| 1 набор щупов к мультиметру (один красный и один черный) |
| 1 инструкция по эксплуатации |
| 1 инструмент для регулировки щупов |
